不卡毛片在线看,成人免费淫片视频软件,国产婷婷一区二区

使用燒結焊劑焊接過程中為什么出氣孔

燒結焊劑焊接過程中為什么出氣孔？這個問題實際上是在問埋弧自動焊焊接出氣孔的原因，因為不論是燒結焊劑或者是熔煉焊劑，在埋弧自動焊的過程中都有概率會出現焊接氣孔。這個問題也是由多個方面的原因共同決定的，很難一句話就說清楚，如果你在使用燒結焊劑埋弧焊接的過程中出現了氣孔，請根據以下幾方面的原因排查解決。

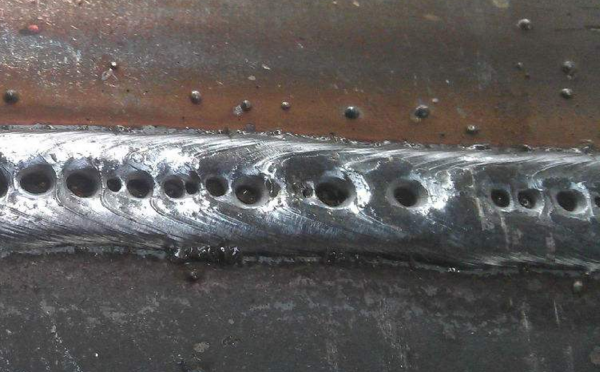

1、燒結焊劑吸潮或不干凈

焊劑中的水分、污物和氧化鐵屑等都會使焊縫產生氣孔，在回收使用的燒結焊劑中這個問題更為突出。水分可通過烘干消除，烘干溫度與肘間由焊劑生產廠家規定。防止焊劑吸收水分的最好方法是正確儲存和保管焊劑；采用真空式焊劑回收器可以較有效地分離焊劑與塵土，從而減少回收燒結焊劑在使用中產生氣孔的可能性。

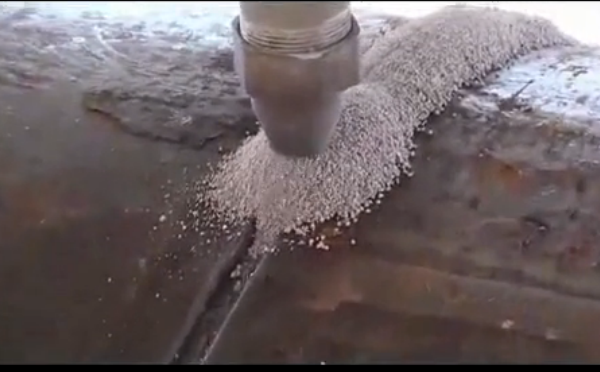

2、焊接時燒結焊劑覆蓋不充分

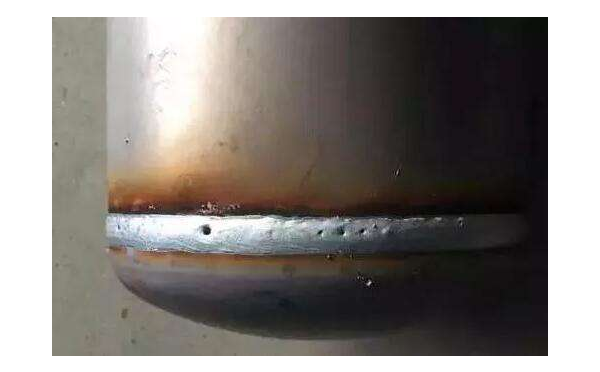

由于電弧外露并卷入空氣而造成氣孔。焊接環縫時，特別是小直徑的環縫，容易出現這種現象，應采取適當措施，防止焊劑散落。

3、熔渣粘度過大

焊接時溶入高溫液態金屬中的氣體在冷卻過程中將以氣泡形式溢出。如果熔渣粘度過大，氣泡無法通過熔渣，被阻擋在焊縫金屬表面附近而造成氣孔。通過調整焊劑的化學成分，改變熔渣的粘度即可解決。

4、電弧磁偏吹

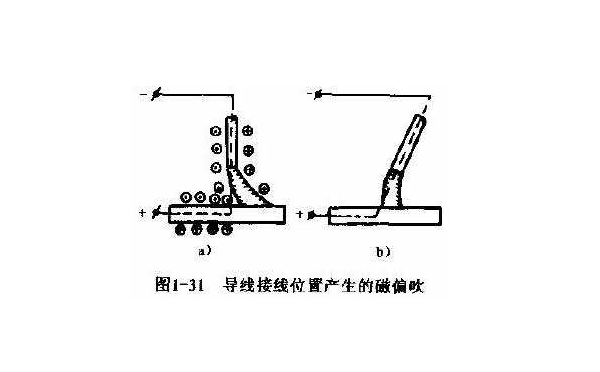

焊接時經常發生電弧磁偏吹現象，特別是在用直流電焊接時更為嚴重。電弧磁偏吹會在焊縫中造成氣孔。磁偏吹的方向、受很多因素的影響，例如工件上焊接電纜的聯接位置：電纜接線處接觸不良、部分焊接電纜環繞接頭造成的二次磁場等。在同一條焊縫的不同部位，磁偏吹的方向也不相同。在接近端部的一段焊縫上，磁偏吹更經常發生，因此這段焊縫氣孔也較多。為了減少磁偏吹的影響，應盡可能采用交流電源；工件上焊接電纜的聯接位置盡可能遠離焊縫終端；避免部分焊接電纜在工件上產生二次磁場等。
